精密冲裁

精密冲裁加工

缩小冲头与冲模的间隙,利用压板和反压约束材料进行塑性加工的工法。

概要

与一般的冲孔加工相比,能实现剪切面平滑、直角度精准的产品。
精密冲裁加工之所以受到如此高的关注并广泛普及,是因为其基本原理中蕴含的巨大潜力。
现在这项技术不仅经过了各种设计与改良,而且还得到了周边技术的支持,不断升级。
不仅能提升完成品的质量与性能,还能在加工工序合理化、省资源化、成本削减等方面发挥效果,是一项非常卓越的技术。

特长

Feature 01剪切面平滑,直角度精准

可实现一般冲压加工无法实现的微米单位的精密冲压。剪切面平滑美观,无需后处理。

Feature 02以独有技术实施模具设计

在获得瑞士Hydrel公司的基本技术约60年后的现在,本公司的模具已经实现全部自主生产。基于独有的设计思想,在从模具设计到冲压成型品生产的各种工序中不断升级。
本公司的模具采用4根或2根支柱结构,重视产品精度,采用确保刚性的设计与生产方式。

Feature 03合理化、省资源化、削减成本

不仅能提升完成品的质量与性能,还能在加工工序合理化、省资源化、成本削减等方面发挥效果,是一项非常卓越的技术。

机制

  • 一般的冲压工法
  • 精密冲裁工法

工序周期

  1. 1 冲压机迅速关闭,环齿开始压入材料面。
  2. 2 环齿压入后开始裁切。
  3. 3 精密冲裁动作结束,产品在冲模内部,冲压废屑在冲头内部。
  4. 4 排出产品与冲压废屑,冲头离开材料。之后,通过鼓风吹掉产品与冲压废屑,然后送入下一批材料。

加工示例

一般冲压、锻造、铸造等加工后需要进行后加工的产品,采用精密冲裁加工,可免去后加工。

  • 一般的冲压工法
  • 经过精密冲裁加工的平滑的剪切面
加工方法
    • 外周倒角
    • 孔倒角
    • 沉孔
    • 凸台成形
    • 弯曲
    • 压扁

提升孔面精度:可将孔面精度提升至0.3a左右,省略铰刀珩磨工序。

后加工

本公司还承接精密加工后的去毛刺、研磨、热处理、表面处理和机械加工等后加工。

  1. 去毛刺
  2. 热处理
  3. 表面处理
  4. 树脂成形

产品阵容

充分利用冲压机生产技术经验的强大的加工线

在品种少、附加值高的商品随处可见的现代,要满足市场的需求,需要适合各种目的的各种模具及其成形部件。本公司拥有从100吨到650吨产品阵容丰富的精密冲裁设备。
凭借多年来积累的精密冲裁加工的丰富经验、技术与一贯的管理体制,可为客户提供各种产品。

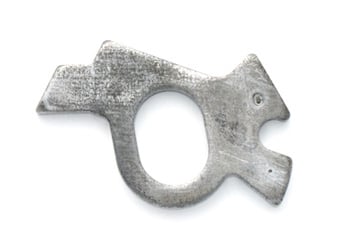

闩锁、棘轮

照片为门锁关联部件的一个例子。如果有任何部件上的难题,欢迎前来咨询。

查看一览

板厚:4.5mm
材质:SCM435
用途:汽车用部件

板厚:4.9mm
材质:SCM415
用途:汽车用部件

板厚:4.9mm
材质:SCM415
用途:汽车用部件

板厚:4.9mm
材质:SCM415
用途:汽车用部件

板厚:5mm
材质:SCM435
用途:汽车用部件

板厚:5mm
材质:SAPH44
用途:汽车用部件

板厚:4mm
材质:SPHC
用途:汽车用部件

板厚:4mm
材质:SAPH44
用途:汽车用部件

法兰盘

照片为配管关联部件的一个例子。如果有任何部件上的难题,欢迎前来咨询。

查看一览

板厚:6mm
材质:SUS304
用途:汽车用部件

板厚:6mm
材质:SPHC
用途:汽车用部件

板厚:7mm
材质:SUS304K
用途:汽车用部件

板厚:8mm
材质:SPHC
用途:汽车用部件

板厚:4.5mm
材质:SPHC
用途:汽车用部件

板厚:9mm
材质:SUS304
用途:汽车用部件

板厚:8mm
材质:SUS304
用途:汽车用部件

齿轮

照片为齿轮关联部件的一个例子。如果有任何部件上的难题,欢迎前来咨询。

查看一览

板厚:6mm
材质:SPHC
用途:农业机械用

板厚:6mm
材质:SCM435
用途:汽车用部件

板厚:8.8mm
材质:S20C
用途:起重机用部件

板厚:7.5mm
材质:SA1010
用途:起重机用部件

板厚:8mm
材质:SA1010
用途:起重机用部件

板厚:5.8mm
材质:SCM415
用途:农业机械用

其他

用途和照片是各种精密冲裁加工部件的一个例子。如果有任何部件上的难题,欢迎前来咨询。

查看一览

板厚:6mm
材质:SPHC
用途:汽车用部件

板厚:5mm
材质:SPHC
用途:产业机械用

板厚:4mm
材质:SCM435
用途:汽车用部件

板厚:8.1mm
材质:SS400
用途:汽车用部件

板厚:6mm
材质:热轧钢板
用途:汽车用部件

板厚:4.5mm
材质:热轧钢板
用途:汽车用部件

板厚:3.5mm
材质:S45C
用途:二轮车用部件

材质:热轧钢板
用途:汽车用部件

板厚:5mm
材质:SCM435
用途:汽车用部件

板厚:5.55mm
材质:KFN4
用途:汽车用部件

板厚:3.2mm
材质:SPFH59
用途:二轮车用部件

材质:碳素工具钢
用途:汽车用部件

板厚:5mm
材质:SPHC
用途:汽车用部件

引进流程

本公司在考虑了用途和使用环境的基础上,根据客户要求定制产品。

模具制作期间:4个月
  1. 1
    模具设计
  2. 2
    图纸审批
  3. 3
    模具制作和组装
  4. 4
    试制和产品检查
  5. 5
    客户审批
  6. 6
    开始量产
